Universal Asynchronous Receiver/Transmitter‌

通用异步收/发器

概述

• 一个简单、占用系统资源少的数据传输方式。

• 全双工通讯，即数据的收、发可以同时进行。

• 不需要在数据收发时使用时钟。

• 数据的发送方、接收方需要使用相同的速度、停止位、奇偶校验位才能通信成功。

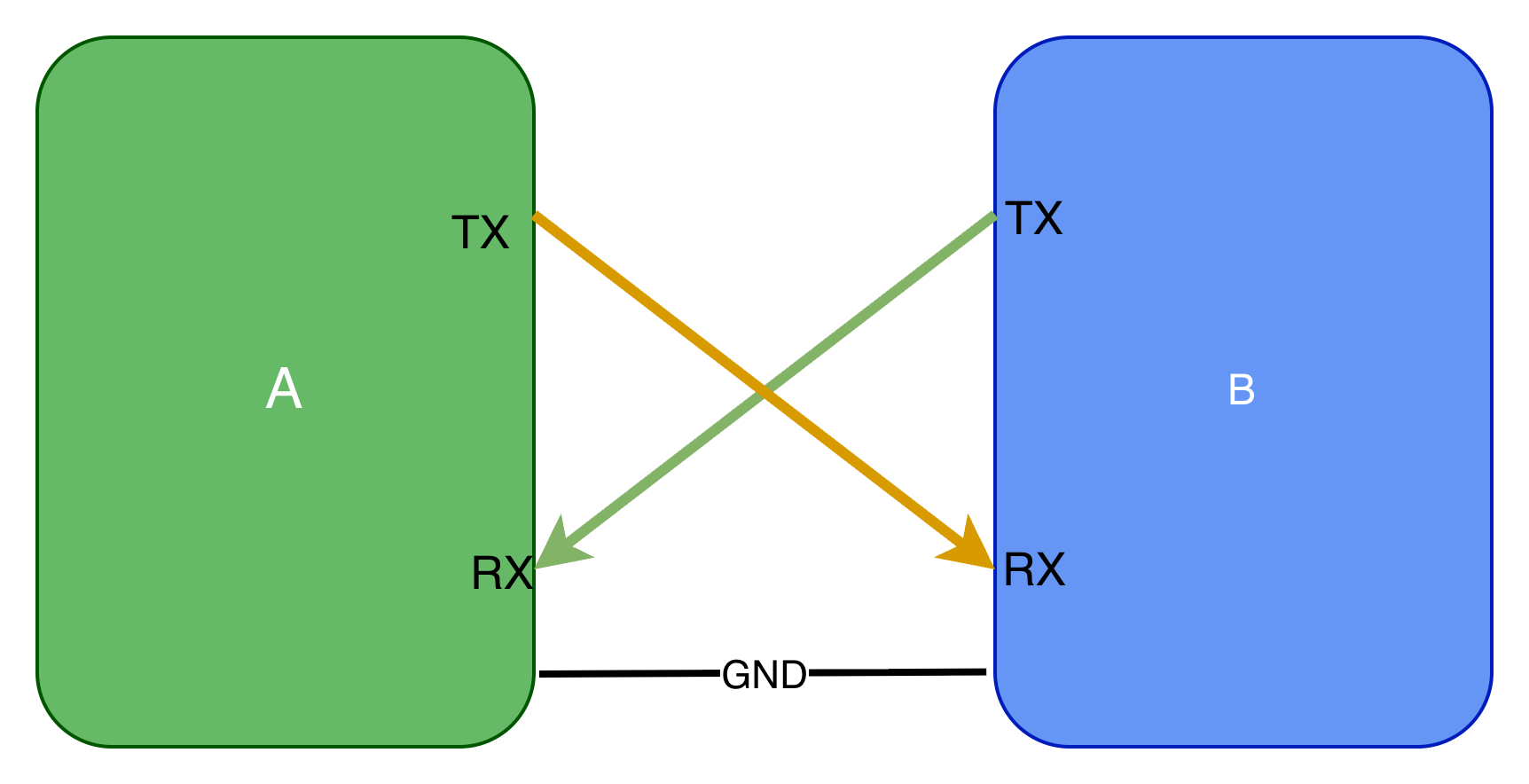

连接示意图

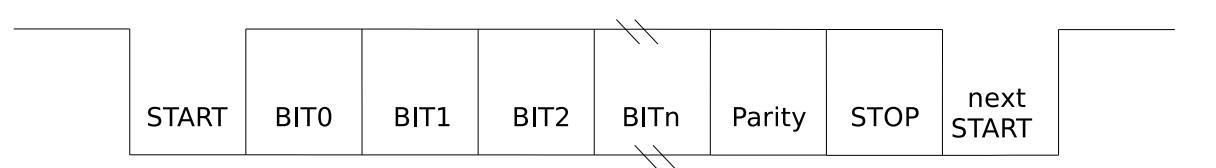

数据帧

数据帧从START开始、以STOP结束。（类似无线电通讯中，以CQCQ开始，以OVER结尾😏。不同的是对讲机是半双工的，某一时刻只能接收/发送。）

• START：起始位，占1bit，为低电平。

• BIT1~BITn: 数据位，宽5-8位（n为5-8）。

• Parity: 奇偶校验位。

  用来校验数据是否有误

  校验原理：数据位中 + 当前校验位中“1”的总个数，需满足奇数或偶数。（即：奇校验时，“1”的总个数需为奇数；偶校验时，“1”的总个数需为偶数。可以简单理解校验位是“备胎”，需要它凑数满足校验规则时，它的值就是1，否则就是0。）

• STOP占1/1.5/2bit，为高电平。
